Часы - конструктор для самостоятельной сборки

Красивые часики в стильном корпусе. Подойдут для начинающего радоилюбителя-конструктора. Часы украсят ваш рабочий стол или мастерскую. Мягкий флуоресцентный свет часов с плавной автоматической регулировкой яркости дополнит интерьер вашей комнаты, и не только. Часы украсят любой авторский проект. Эстетично сольются с корпусом вашего компьютера, так же могут стать интересным решением для их установки в салоне автомобиля.

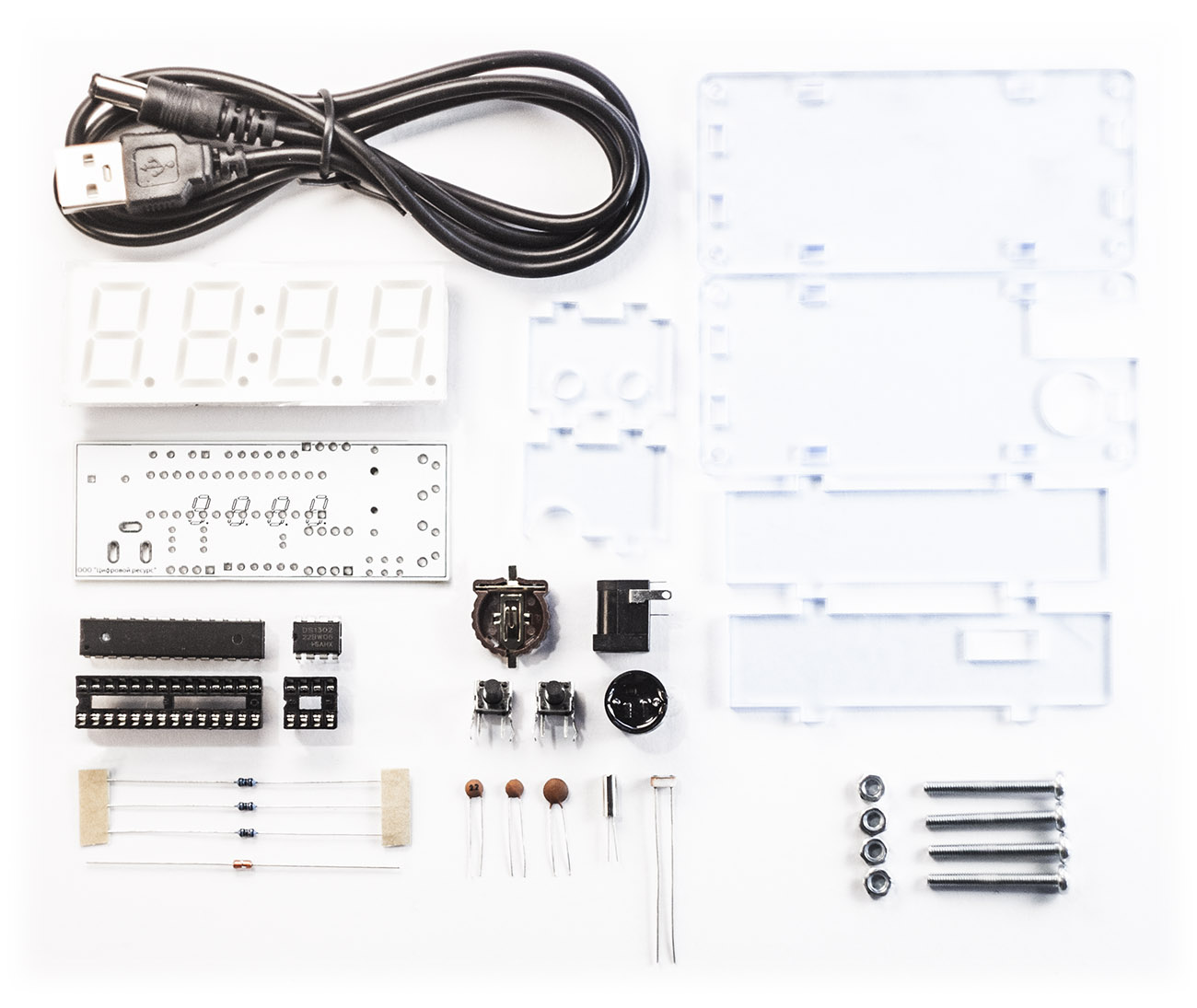

Часы - конструктор собираются на микроконтроллере STC15W408AS и 4-разрядном 7-сегментном LED дисплее с общим анодом 8042BCW. Корректное время отображается благодаря использованию в часах микросхемы точного времени DS1302. Конструктор состоит из 34 деталей.
Набор для самостоятельной сборки существует в нескольких вариантах: - конструктор - собранный вариант часов - компоненты ZIP(корпус, микроконтроллер с прошивкой, дисплей LED).

Фото. Вариант установки часов в корпусе компьютера.

Сборка часов

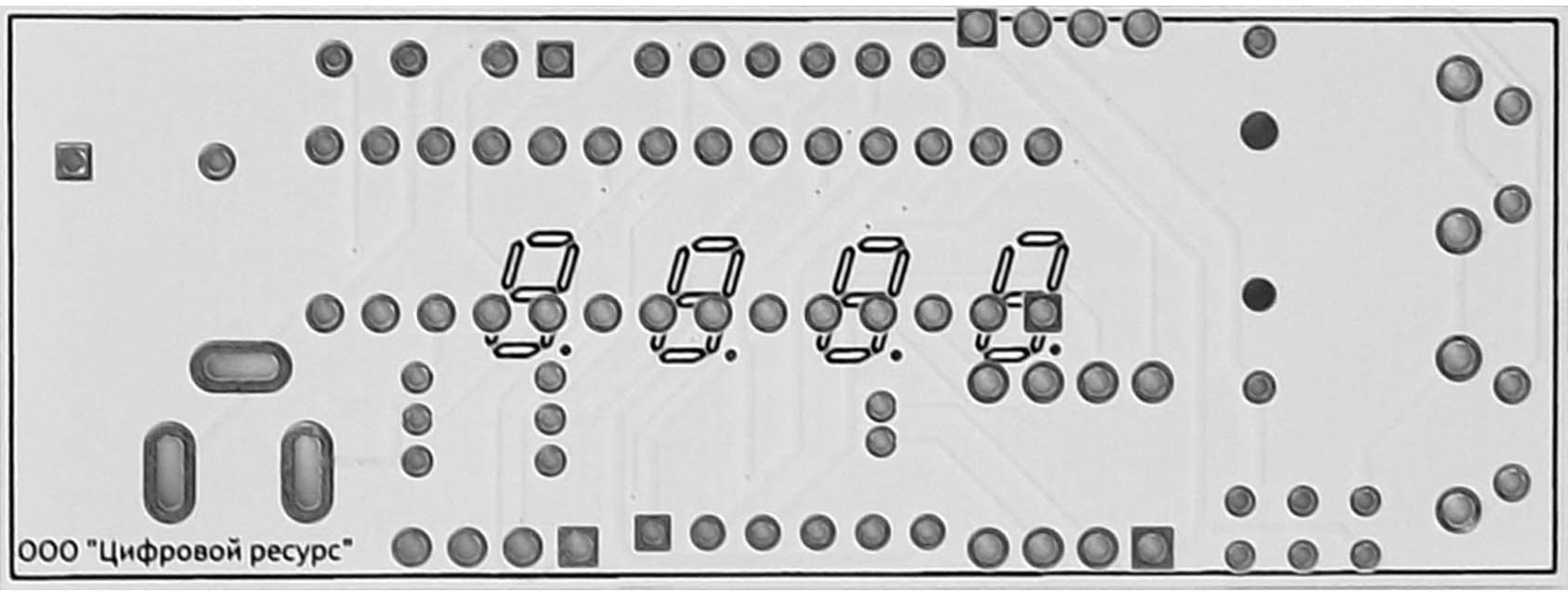

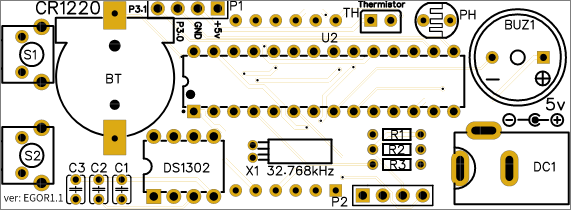

Сборка часов производится на печатной плате, входящей в состав комплекта, согласно принципиальной схеме и рисунку часов в сборе. Пайку производите в хорошо проветриваемом помещении, исправным паяльником мощностью не более 25 ватт. Используйте оловянно-свинцовый припой ПОС-61 и канифольный флюс. Во избежание выхода из строя компонентов и отслоения печатных проводников длительность пайки ножек компонентов должна быть не более 2 секунд. По окончанию сборки внимательно проверьте правильность выполнения монтажа и его чистоту. Во время сборки используйте антистатическую защиту.

Порядок сборки

Порядок сборки состоит из четырёх этапов: 1. Сборка печатной платы 2. Установка дисплея 3. Установка микросхем 4. Сборка корпуса

1. Cборка печатной платы

Внимание! Соблюдайте указанный порядок сборки.

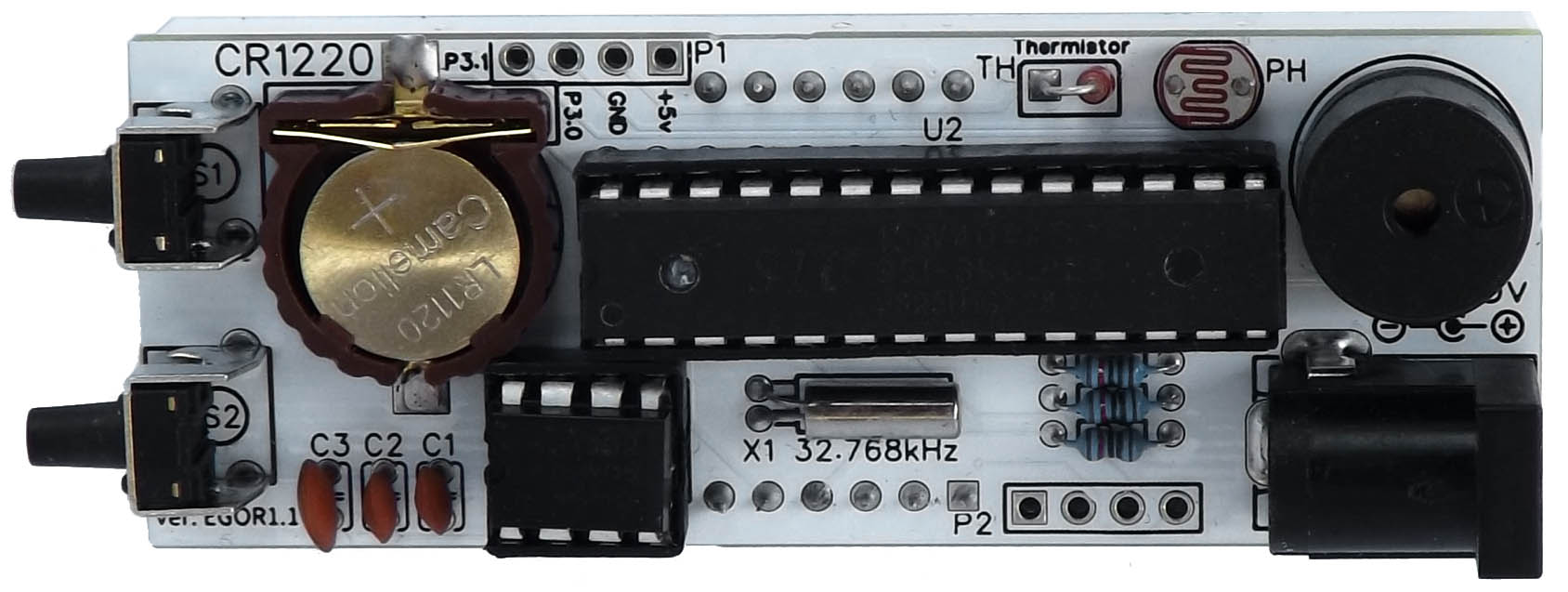

Установите компоненты со стороны обозначения посадочных мест на плате. В указанной последовательности установите и припаяйте:

- Резисторы,
- Конденсаторы,
- Кварцевый резонатор X1,
- Фоторезистор PH,
- Терморезистор TH,
- Держатель батарейки CR1220,
- Панелька DIP 8 (посадочное место U1),
- Панелька DIP 28 (посадочное место U2),
- Кнопки S1, S2,
- Биппер (BUZ),
- Разъём питания 5v.

2. Установка LED Дисплея

Внимание! Перед установкой LED дисплея необходимо аккуратно обкусить излишне выступающие проводники других компонентов со стороны пайки (1-1,5 мм), что бы они не упирались в корпус LED дисплея после его установки. Используйте только острые кусачки!

- Удалите остатки флюса. Для этого используйте ватные палочки смоченные в изопропиловом спирте. Обязательно просушите плату и убедитесь в правильности чистоте монтажа. - Установите LED дисплей. При установке дисплея обратите внимание на правильность установки. Со стороны установки дисплея на печатной плате есть принт - 8.8.8.8 (точки расположены в нижней части). Установите дисплей, подобно принту, так же точками в низ. - Припаяйте выводы LED дисплея. Удалите остатки флюса и убедитесь в отсутствии оловянных мостиков между местами пайки соседних выводов. - Снимите защитную плёнку с дисплея.

3. Установка микросхем

Будьте внимательны! При установке микросхем соблюдайте цоколёвку. Неправильное включение микросхем недопустимо! Так же, не забывайте использовать антистатическую защиту.

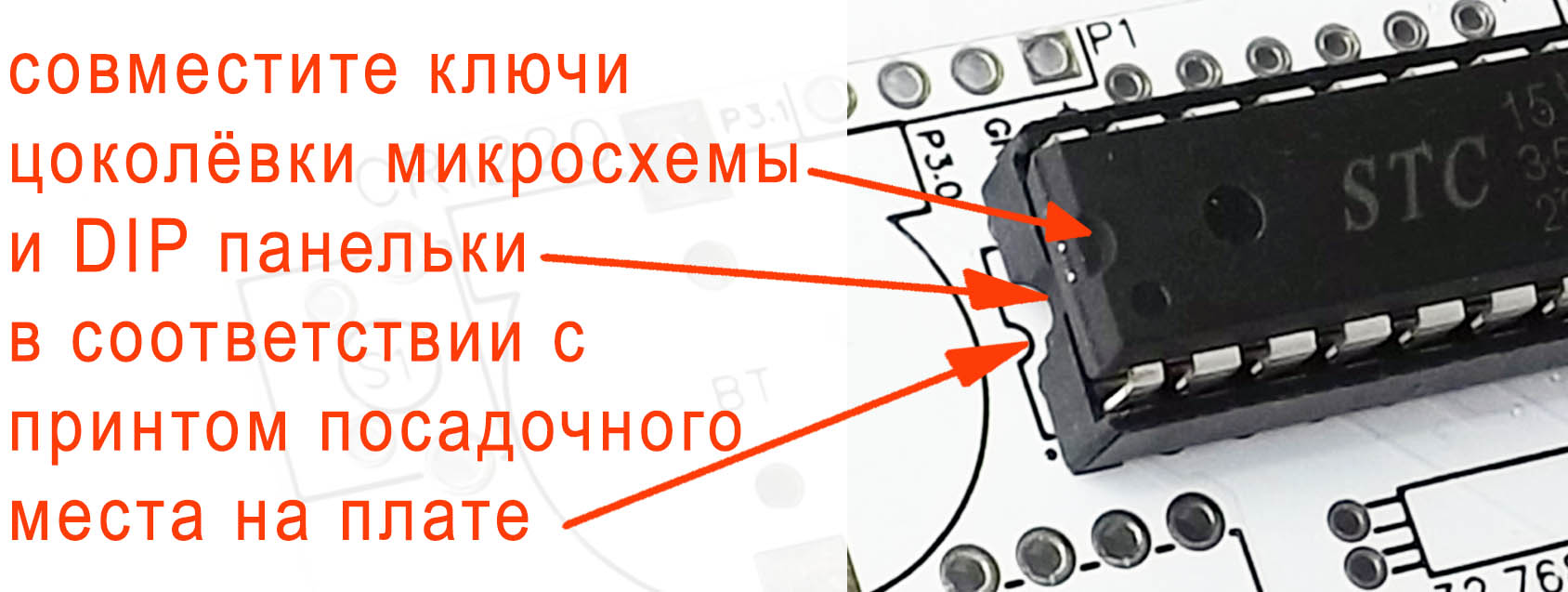

- Установите U1 -микросхему точного времени DS1302. Перед установкой необходимо слегка свести ножки микросхемы. Для этого уложите микросхему на антистатический коврик, одним рядом набок. Слегка прижмите второй ряд линейкой сверху. Совместите ключи цоколёвки микросхемы и DIP панельки и установите микросхему. Микросхема должна уверенно установиться в панель DIP-8. - Установите U2 – микроконтроллер STC15W408AS в панельку DIP-28. Для микросхемы U2 повторите действия описанные выше.

Ещё раз убедитесь в правильности установки микросхем!

Важно! Во избежание выхода из строя микросхемы точного времени DS1302 (U1), устанавливайте элемент питания CR1220 только после окончательной установки на плату всех компонентов!

4. Сборка корпуса

Снимите защитную плёнку панелей корпуса с двух сторон до начала сборки корпуса. Соберите корпус с часами. Скрепите четырьмя болтами панели корпуса, при этом не допускайте большого усилия на затяжке.

Включение часов

Тестер Внимание! Напряжение питания часов 5 вольт. Перед подключением проверьте полярность и уровень подаваемого на схему напряжения. Недопустимо использование источника питания с напряжением превышающим 5 вольт.

Чтобы подать напряжение 5 вольт используйте кабель питания, идущий в комплекте с набором, который можно использовать совместно с USB адаптером на 5 вольт. Правильно собранные часы работоспособны и могут работать от USB порта компьютера. После включения на дисплее отобразится время. Теперь можно приступать к настройке часов.

При первом включении часов может отобразиться «абракадабра». Рекомендуется сделать сброс настроек.

Настройка часов и назначение кнопок

Нижняя кнопка.

Отображение допонителной информации. Нижняя кнопка позволяет включить или отключить отображение дополнительной информации на экране, а также включить или отключить почасовые и суточные звуковые сигналы. Кратковременное нажатие нижней кнопки подтверждается коротким звуковым сигналом: одиночный – включено, двойной – отключено. При включении этой функции на дисплее будет отображаться дата, день недели, температура. Информация будет выводится через каждые 54 секунды, по 2 секунды на блок. Будильник - режим «Кукушка». Длинное нажатие нижней кнопки включает или отключает почасовой звуковой сигнал. При включении этой функции в начале каждого часа подаётся одиночный звуковой сигнал, при этом на дисплее, в последнем разряде, постоянно светится точка. Диапазон почасового сигнала для режима «Кукушка» выставляется в настройках. Повторное длительное нажатие нижней кнопки в этом режиме включает будильник, при этом на дисплее, в последнем разряде мигает точка.

Если требуется будильник, но почасовой сигнал не нужен, в настройках кукушки укажите одинаковое суточное время начала и время окончания срабатывания почасового сигнала, например: 23:23. Для отключения сигнала будильника (утром, когда хочется спать) нажмите кратковременно нижнюю кнопку.

Верхняя кнопка.

Переключение допонителной информации. Кратковременное нажатие верхней кнопки переключает отображаемую на дисплее информацию – часы, дату, день недели, температуру.

Автоматическое регулирование яркости дисплея.

Для отключения автоматической регулировки яркости необходимо отключить питание часов, зажать верхнюю кнопку и подать питание, после чего отпустить кнопку. Для включения автоматической регулировки необходимо повторить процедуру.

Вход в режим настройки часов.

Длительное нажатие верхней кнопки – вход в режим настройки часов. Кратковременное повторное нажатие верхней кнопки - в режиме настройки переключает пункты настройки: - часы,
- минуты часов (с мигающим двоеточием),
- число,
- месяц,
- день недели,
- год,
- начало/конец почасового сигнала,
- часы будильника,
- минуты будильника (точка разделяет разряды минут),
- температурную коррекцию.

Кратковременное нажатие нижней кнопки изменяет значение на единицу. Длительное удерживание нижней кнопки автоматически перелистывает значение. Для выхода из режима настройки часов нажмите и удерживайте не менее 2 секунд верхнюю кнопку.

Сброс настроек

Для того чтобы сбросить все настройки: отключите питание часов, зажмите обе кнопки и не отпуская их подайте питание часов, отпустите кнопки.
